Затворы АРС9 с электроприводом марки МЭОФ
Серия:
Описание
Затворы АРС9 с электроприводом марки МЭОФ предназначены для использования в качестве запорной и запорно-регулирующей арматуры и служат для управления материальными потоками жидких и газообразных сред, в том числе природных газов, пара, воды, растворов кислот, щелочей, солей и нефтепродуктов.
Область применения
Затворы дисковые поворотные широко используются на предприятиях химической, нефтехимической, газовой, нефтегазовой, металлургической, горно-добывающей, целлюлозно-бумажной и других отраслей промышленности, объектах теплоэнергетики, водоснабжения и коммунального хозяйства, а также в качестве составной части машин и резервуаров.
| Обозначение | PN, МПа | DN | Размеры, мм | Масса, кг | ||||||
| B | D | H | H1 | L | L1 | изделие | м.к. | |||
| АРС9.050.16.Х.11.Х**.М | 1,6 | 50 | 51 | 105 | 380 | 445 | 240 | 120 | 12,0 | 6,1 |
| АРС9.080.16.Х.11.Х**.М | 80 | 53 | 135 | 460 | 13,5 | 9,5 | ||||
| АРС9.100.16.Х.11.Х**.М | 100 | 160 | 400 | 490 | 15,5 | 11,6 | ||||
| АРС9.150.16.Х.11.Х**.М | 150 | 70 | 215 | 445 | 620 | 27,0 | 19,5 | |||
| АРС9.200.16.Х.11.Х**.М | 200 | 270 | 500 | 705 | 34,5 | 21,2 | ||||
| АРС9.250.16.Х.11.Х**.М | 250 | 328 | 505 | 710 | 40,8 | 35,4 | ||||
| АРС9.300.16.Х.11.Х**.М | 300 | 90 | 380 | 525 | 815 | 80,0 | 42,2 | |||
Обозначение
- Х** – исполнение по взрывозащите
- м.к. – монтажный комплект: ответные фланцы по ГОСТ 12815 исп. 1, прокладки, болты (шпильки) и гайки

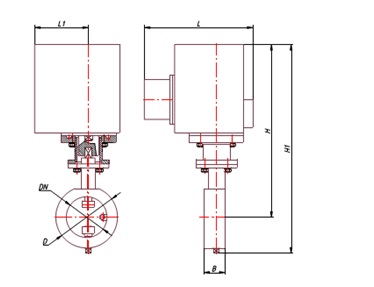

Габаритные и присоединительные размеры затворов АРС9 с электроприводом марки МЭОФ
