Тиристоры Т383-2500, Т683-2500, Т283-3200, Т583-3200, Т183-5000

Документация:
Техническое описание(1.6 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка в Санкт-Петербурге
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Тиристоры Т383-2500, Т683-2500, Т283-3200, Т583-3200, Т183-5000 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.

Конструктивное исполнение

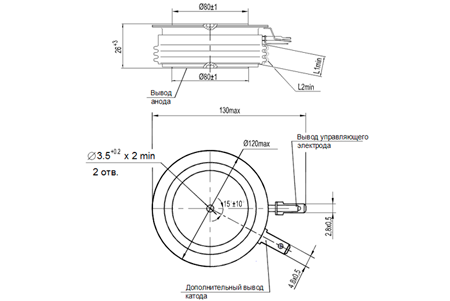

Рис.1. Габаритные и присоединительные размеры тиристоров Т383-2500, Т683-2500, Т283-3200, Т583-3200, Т183-5000
Рис.1. Габаритные и присоединительные размеры тиристоров Т383-2500, Т683-2500, Т283-3200, Т583-3200, Т183-5000

  • L1= 12 мм - расстояние по воздуху между анодом и управляющим электродом,
  • L2=21,7 мм - длина пути для тока утечки между анодом и управляющим электродом.
  • Масса не более 1,4 кг.
  • Растягивающее усилия, прикладываемые к выводу управляющего электрода и дополнительному выводу катода, не более 10 Н.
  • Усилие сжатия 70 ± 5 кН.

Характеристики

Параметры закрытого состояния
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т383-2500 Т683-2500 Т283-3200 Т583-3200 Т183-5000
U DSМ
U RSМ		 Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов:
2
4
5
6
8
9
10
12
14
16
18
20
22
24
26
28
30
32

-
-
-
-
-
-
-
-
-
-
-
-
2400
2600
2800
3000
3200
3400

-
-
-
-
-
-
-
1300
1500
1700
1900
2200
-
-
-
-
-
-

225 450
560
670
900
1000
1100
-
-
-
-
-
-
-
-
-
-
-

 Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут.
U DRМ
U RRМ		 Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов:
2
4
5
6
8
9
10
12
14
16
18
20
22
24
26
28
30
32

-
-
-
-
-
-
-
-
-
-
-
2200
2400
2600
2800
3000
3200

-
-
-
-
-
-
1200
1400
1600
1800
2000
-
-
-
-
-
-

200
400
500
600
800
900
1000
-
-
-
-
-
-
-
-
-
-


 Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут
U DWМ
U RWМ		 Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В 0,8U DRМ
0,8U RRМ
U D U R Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В 0,6U DRМ
0,6U RRМ		 Т с =85°C
(du D /dt) crit Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы:
6
7
8		 500
1000
1600		 Т jm =125°C; U DМ =0,67U DRМ
t u
I DRM
I RRM		 Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более 10 Т jm =25°C Цепь управления разомкнута.
350 Т jm =125°C Цепь управления разомкнута.
Параметры закрытого состояния
Параметры Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единиица измерения Т383-2500
Т683-2500		 Т283-3200
Т583-3200		 Т183-5000
I T(AV)M Максимально допустимый средний ток в открытом состоянии, А 2500 3200 5000 Т с =85°C
Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц.
Фактический максимально допустимый средний ток в открытом состоянии, А 2625 3406 5250
I TRMSM Максимально допустимый действующий ток в открытом состоянии, А 3925 5024 7850
I TSM Ударный ток в открытом состоянии, кА 61 68 79 Т j =25°C
55 62 72 Т jm =125°C
Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin
U TM Импульсное напряжение в открытом состоянии, В, не более 2,0 1,68 1,43 Т j =25°C, I T =3,14 I T(AV)M
U T(TO) Пороговое напряжение в открытом состоянии, B, не более 1,12 1,16 1,04 Т j =25°C
1,05 0,97 0,93 Т jm =125°C
r T Динамическое сопротивление в открытом состоянии, мОм, не более 0,11 0,052 0,025 Т j =25°C
0,19 0,071 0,032 Т jm =125°C
I н Ток удержания, мА, не более 300 Т j =25°C, U D =12 В
цепь управления разомкнута.
I T(AV) Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А 580 705 775 естественное охлаждение
1300 1700 1980 принудительное охлаждение v=6 м/с
Параметры управления
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т383-2500, Т683-2500, Т283-3200, Т583-3200, Т183-5000
U GT Отпирающее постоянное напряжение управления, В, не более 3,0 Т j =25°C, U D =12
5,0 Т j =25°C, U D =12
I GT Отпирающий постоянный ток управления, мА, не более 400 Т j =25°C, U D =12 В
900 Т jmin =L60°C, U D =12 В
U G Неотпирающее постоянное напряжение управления, В, н е менее 0,4 Т jm =125°C, U D =0,67U DRM
I GD Неотпирающий постоянный ток управления, мА, не мене е 20
Параметры термодинамической устойчивости
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения T383-2500, T283-200, T183-5000 T683-2500, T583-3200
I c(crit) Ток термодинамической устойчивости корпуса, кА 13 72 t i =10 мс
(t i =5,8 мс для T383L2500, T283L3200, T183L5000)
I2c(crit) t Защитный показатель термодинамической устойчивости корпуса, А 2 с - 25х10 6
Параметры переключения
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения T383-2500
T683-2500		 T283-3200
T583-3200		 T183-5000
(di T /dt) crit Критическая скорость нарастания тока в открытом состоянии, А/мкс 250 f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M
500 Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин
t qt Время включения, мкс, не более 35 Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс
t qd Время задержки включения, мкс, не более 3
I L Ток включения, А, не более 1,5
t q Время выключения, мкс, не более, для группы:
E2
H2
K2
M2

500
400
320
-

500
400
320
250

-
-
320
250

 Т jm =125°C, t i min =1 мс, L(di T /dt)=5 А/мкс,
t u min =200 мкс (на уровне 0,9 от амплитуды),
du D /dt=50 В/мкс
Q rr Заряд обратного восстановления, мкКл, не более 4000 3500 Т jm =125°C, L(di T /dt)=5 А/мкс, I T =I T(AV)M ,
U R min =100 В, t i min =200 мкс
Тепловые параметры
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т383-2500
Т283-3200
Т183-5000
Т683-2500
Т583-3200
T jm Максимально допустимая температура перехода, °C 125
T jmin Минимально допустимая температура перехода, °C минус 60 (минус 10 для Т3)
T stgm Максимально допустимая температура хранения, °C 50 (60 для Т3)
T stgmin Минимально допустимая температура хранения, °C минус 60 (минус 10 для Т3)
R thjc Тепловое сопротивление переход-корпус, °C/Вт, не более 0,0075 Постоянный ток
R thch Тепловое сопротивление корпус-охладитель, °C/Вт, не более 0,00195
R thjа Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более 0,1105 естественное охлаждение
0,0395 принудительное охлаждение v = 6 м/с
