Тиристоры Т123-200, Т123-250, Т123-320

Документация:
Техническое описание(1.6 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка в Санкт-Петербурге
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Тиристоры Т123-200, Т123-250, Т123-320 предназначены для регулирования и преобразования постоянного и переменного тока в цепях.

Конструктивное исполнение

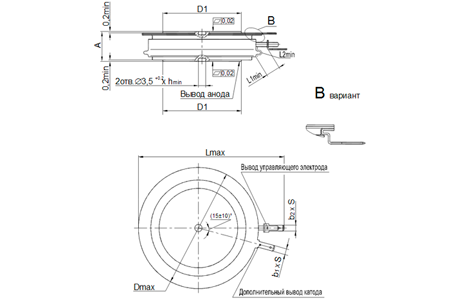

Рис.1. Габаритные и присоединительные размеры тиристоров Т123-200, Т123-250, Т123-320
Рис.1. Габаритные и присоединительные размеры тиристоров Т123-200, Т123-250, Т123-320

  • L1 - расстояние по воздуху между анодом и управляющим электродом,
  • L2 - длина пути для тока утечки между анодом и управляющим электродом.

Характеристики

Габаритные размеры
Тип тиристора Размеры, мм Масса,г Усилие сжатия, Н
Dmax D1 A L1min L2min Lmax blxS b2XS hmin
Т123-200
Т123-250
Т123-320		 42 19 ±1 14,6±1 4,9 8,1 52,0 2,8х0,5 2,8х0,5 1,3 70 6000±500

Параметры закрытого состояния
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т123-200Т123-250 Т123-320
U DSМ
U RSМ		 Неповторяющееся импульсное напряжение в закрытом состоянии и неповторяющееся импульсное обратное напряжение, В, для классов:
6
8
9
10
12
14
16
18

600
800
900
1000
1200
1400
1600
1800

600
800
900
1000
1200
1400
1600
-

 Т jm =125°C. Импульс напряжения синусоидальный однополупериодный одиночный длительностью не более 10 мс, управляющий вывод разомкнут.
U DRМ
U RRМ

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение, В, для классов:

6
8
9
10
11
12
14
16
18

670
900
1000
1100
1200
1300
1500
1700
1900

670
900
1000
1100
1200
1300
1500
1700
1900

 Т jm =125°C. Импульсы напряжения синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц, управляющий вывод разомкнут
U DWМ
U RWМ		 Рабочее импульсное напряжение в закрытом состоянии и рабочее импульсное обратное напряжение, В 0,8U DRМ
0,8U RRМ
U D U R Постоянное напряжение в закрытом состоянии и постоянное обратное напряжение, В 0,6U DRМ
0,6U RRМ		 Т с =85°C
(du D /dt) crit Критическая скорость нарастания напряжения в закрытом состоянии, В/мкс, не менее, для группы:
4
5
6
7
8

200
320
500
1000
1600

 Т jm =125°C; U DМ =0,67U DRМ
t u
I DRM
I RRM		 Повторяющийся импульсный ток в закрытом состоянии, повторяющийся импульсный обратный ток, мА, не более 2 Т jm =25°C Цепь управления разомкнута.
20 Т jm =125°C Цепь управления разомкнута.
Параметры закрытого состояния
Параметры Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единиица измерения Т123-200 Т123-250 Т123-320
I T(AV)M Максимально допустимый средний ток в открытом состоянии, А 200 250 320 Т с =85°C
Импульсы тока синусоидальные однополупериодные длительностью не более 10 мс частотой 50 Гц.
Фактический максимально допустимый средний ток в открытом состоянии, А 270 310 340
I TRMSM Максимально допустимый действующий ток в открытом состоянии, А 315 390 500
I TSM Ударный ток в открытом состоянии, кА 4,40 4,95 6,0 Т j =25°C
4,0 4,50 5,50 Т jm =125°C
Импульс тока синусоидальный однополупериодный одиночный длительностью не более 10 мс, U R =0, I G =I GT при Т jmin
U TM Импульсное напряжение в открытом состоянии, В, не более 1,90 1,75 Т j =25°C, I T =3,14 I T(AV)M
U T(TO) Пороговое напряжение в открытом состоянии, B, не более 1,10 1,00 0,95 Т j =25°C
1,05 0,96 0,83 Т jm =125°C
r T Динамическое сопротивление в открытом состоянии, мОм, не более 1,08 0,96 0,80 Т j =25°C
1,17 1,12 0,98 Т jm =125°C
I н Ток удержания, мА, не более 300 Т j =25°C, U D =12 В
цепь управления разомкнута.
I T(AV) Средний ток в открытом состоянии на охладителе O193 при T а =40°C, А 80 85 100 естественное охлаждение
175 190 210 принудительное охлаждение v=6 м/с
Параметры управления
Параметр Значение параметра Условия установления норм на параметр
Буквенное обозначение Наименование, единица измерения Т123-200, Т123-250, Т123-320
U GT Отпирающее постоянное напряжение управления, В, не более 3,0 Т j =25°C, U D =12
5,0 Т j =25°C, U D =12
I GT Отпирающий постоянный ток управления, мА, не более 0,20 Т j =25°C, U D =12 В
0,45 Т jmin =L60°C, U D =12 В
U G Неотпирающее постоянное напряжение управления, В, н е менее 0,40 Т jm =125°C, U D =0,67U DRM
I GD Неотпирающий постоянный ток управления, мА, не мене е 5,0
Параметры переключения
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т123-200 Т123-250 Т123-320
(di T /dt) crit Критическая скорость нарастания тока в открытом состоянии, А/мкс 160 f=50 Гц, Т jm =125°C, U D =0,67U DRM , I T =I T(AV)M
600 Одиночные импульсы, Т jm =125°C, U D =0,67U DRM , I T =2I TAVM 3I TAVM , t i G =50 мкс, I G =3I GT (при Т jmin ); длительность фронта не более 1 мкс. Внутреннее сопротивление источника управления 5 Ом. Время испытаний не менее 2 мин
t qt Время включения, мкс, не более 25 Т jm =125°C, I T =I T(AV)M , U D =100 B, I FGM =3I GT , t G =50 мкс
t q Время выключения, мкс, не более, для группы:
M2
Р2
Т2		 250
200
160		 T jm = 125 o С ; I T = I TAVM ; t i min = 200 мкс ; U R = 100 В ; U DM = 0,67U DRM В / мкс ; 50 dt du А / мкс ; 5 dt di D f = =
Q rr Заряд обратного восстановления, мкКл, не более 450 T jm = 125 o С ; I T = I TAVM ; t i = 200 мкс ; U R = 100 В dt di D f = А / мкс 5 А
Тепловые параметры
Параметр Значение параметра Условия установления норм на параметры
Буквенное обозначение Наименование, единица измерения Т123-200
Т123-250
Т123-320		 Т123-250
Т123-320
T jm Максимально допустимая температура перехода, °C 125
T jmin Минимально допустимая температура перехода, °C минус 60
T stgm Максимально допустимая температура хранения, °C 50
T stgmin Минимально допустимая температура хранения, °C минус 60
R thjc Тепловое сопротивление переход-корпус, °C/Вт, не более 0,080 0,070 Постоянный ток
R thch Тепловое сопротивление корпус-охладитель, °C/Вт, не более 0,020
R thjа Тепловое сопротивление переход-среда с охладителем O193, °C/Вт, не более Охладитель O123 по ИЕАЛ .065160.001 ТУ , T a = 40 оС
0,81 0,8 естественное охлаждение
0,312 0,302 принудительное охлаждение v = 6 м/с
