Комплект для проверки датчиков давления

Комплект для проверки датчиков давления предназначен для проверки манометров и измерительных преобразователей давления средней точности и электропневматических преобразователей как в лабораторных условиях, так и непосредственно на объекте. Калибратор МТМ1000Д, входящий в комплект, имеет «активный» токовый вход и при поверке двухпроводных преобразователей их питание может осуществляться от калибратора.

Состав комплекта

• Калибратор МТМ 1000Д
• Модуль давления МД1
• Модуль давления МД2
• Насос пневматический переносной МТМ-НПП
• Приставка к насосу для задания разрежения
• Зарядное устройство для аккумуляторов
• Комплект фитингов

рис.  1- Примеры применения, где:

• 1 - переходник с наружной резьбы М20x1,5 или М12x1,5 на гибкий шланг;
• 2 - гибкий шланг PV6/4 "Camozzi".

рис. 2 - Схема измерение разрежения до -0,01 Мпа, где:

• 1 - переходник с наружной резьбы М20x1,5 или М12x1,5 на гибкий шланг;
• 2 - гибкий шланг PV6/4 "Camozzi".

рис. 3 - Схема измерение избыточного давления до 6,3 Мпа, где:

• 1 - тройник (из комплекта фитингов);
• 2 - переходник с наружной резьбой М20x1,5 или М12x1,5 на внутреннюю резьбу М12x1,5.

рис. 4 – Схема измерение избыточного давления до 0,01 Мпа, где:

• 1 - гибкий шланг PV6/4 "Camozzi";
• 2 - фитинг модель 1540 "Camozzi";
• 3 - переходник с наружной резьбой М20x1,5 или М12x1,5 на гибкий шланг.

рис. 5 – Схема измерения избыточного давления до 0,1 Мпа, где:

• 1 - гибкий шланг PV6/4 "Camozzi";
• 2 - фитинг модель 1540 "Camozzi";
• 3 - переходник с наружной резьбой М20x1,5 или М12x1,5 на гибкий шланг.

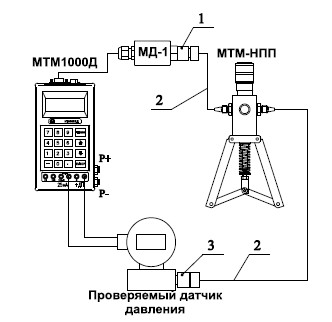

рис. 5 – Схема измерение избыточного давления до 2 МПа, задание давления МТМ-НПП, где:

• 1 - переходник с наружной резьбой М20x1,5 или М12x1,5 на гибкий шланг;
• 2 - гибкий шланг PV6/4 "Camozzi";
• 3 - переходник с наружной резьбой М20x1,5 или М12x1,5 на гибкий шланг.

рис. 6 - Схема поверки электропневмопреобразователей, где:

• 1 - гибкий шланг PV6/4 "Camozzi".
