Червячные редукторы ЧФ-50...160М и мотор-редукторы МЧФ-50...160М
Описание
Червячные редукторы ЧФ-50...160М и мотор-редукторы МЧФ-50...160М предназначены для установки в качестве привода общего назначения.
| Типоразмер | Размеры, мм | n | ||||||||||||||
| aw | D | D1 | D2 | H | L | L1max | L2 | L3 | L5 | c1 | c2 | d1 | dвх | dвых | ||
| ЧФ-50М, МЧФ-50М | 50 | 160 | 110 | 130 | 174 | 205 | 566 | 110* | 115* | 100 | 10 | 3,5 | 12 | 16 | 25 | 4 |
| ЧФ-100М, МЧФ-100М | 100 | 250 | 180 | 215 | 312 | 373 | 722 | 225 | 225 | 150 | 12 | 5 | 12 | 32 | 45 | 6 |
| ЧФ-125М, МЧФ-125М | 125 | 300 | 230 | 270 | 396 | 437 | 872 | 230 | 261 | 170 | 16 | 5 | 15 | 32 | 55 | 6 |
| ЧФ-160М, МЧФ-160М | 160 | 360 | 280 | 325 | 500 | 550 | 1310 | 280 | 345 | 200 | 20 | 5 | 19 | 40 | 70 | 6 |
Рис.1. Габаритные размеры червячных редукторов ЧФ-50М, ЧФ-100М, ЧФ-125М, ЧФ-160М с опорным фланцем

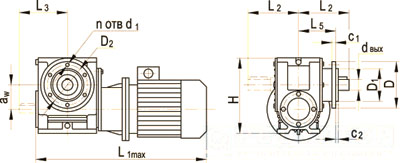

Рис.2. Габаритные размеры червячных мотор-редукторов МЧФ-50М, МЧФ-100М, МЧФ-125М, МЧФ-160М с опорным фланцем
